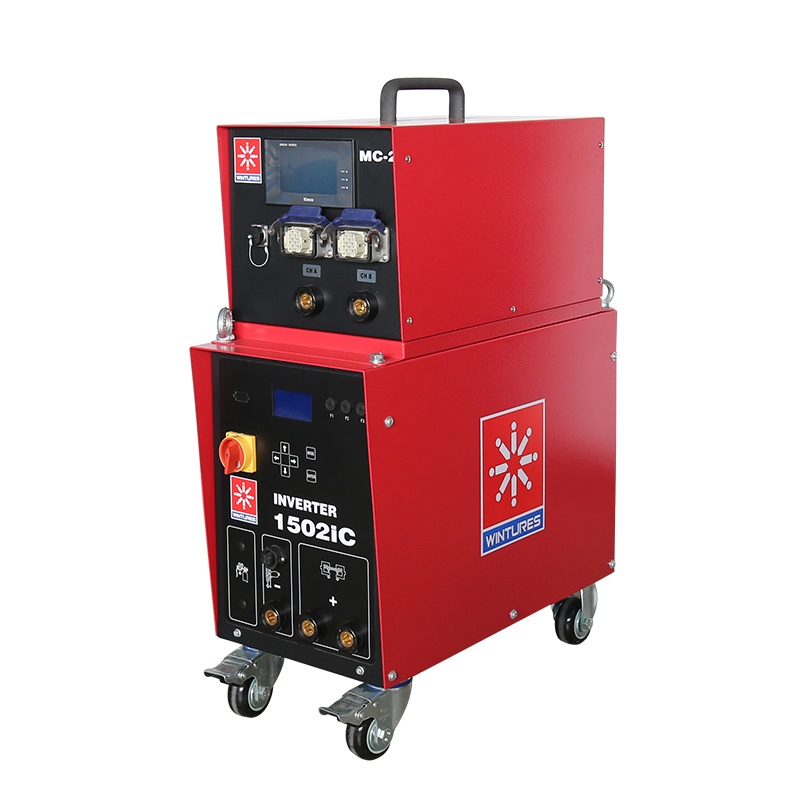

拉弧式螺柱焊機的基本原理是將螺柱放入卡盤中，螺柱與板材接觸后，通過拉弧焊槍內的升降裝置將螺柱抬起，二次電流是通過使用較低的電流產生的電?。ū３秩紵娀。?，然后點燃螺柱尖端和工件之間的主電弧，使工件和螺柱熔化。焊接時間結束后，將螺柱移到工件上，進行連接熔合；切斷電源，熔池凝固冷卻，完成整個焊接過程。

拉弧焊的焊接參數

螺柱焊機的質量主要取決于參數設置的有效性。拉弧焊具有質量穩定、焊接速度快的特點。 焊接質量主要受以下常用參數影響：

1、焊接電流

焊接電流L主要由螺柱直徑D決定，范圍從300A到3000A。正常位置焊接低碳鋼螺柱的經驗公式為：I(A)=80×D(mm)，最大直徑為16mm； I(A)=90×D(mm)，直徑大于16mm。對于合金鋼，焊接電流比低碳鋼可適當降低10%。

2、焊接時間

拉弧焊的焊接時間tw是指從引弧到主電弧消失的時間。平焊位置低碳鋼的計算公式為：tw(ms)=20×D(mm)，最大直徑為12mm； tw(ms)=40×D(mm)，直徑大于12mm。

3、提升高度

螺柱的提升高度L可用螺柱提升裝置定位和提升螺柱尖端與工件表面的距離，一般為1~7mm（調整相應地根據螺柱的直徑比），隨著提升高度的增加，電弧長度增加，這將導致磁偏吹問題的增加。

4、壓入距離和速度

壓入距離是指拉弧焊螺釘軸向移動到工件表面的距離，可根據螺柱的直徑比進行調整，約2～8mm；主要受所需的穿透形狀、螺柱尖端形狀和環類型的影響。侵入速度主要根據螺柱的直徑來設定。一般螺柱直徑小于14mm，侵入速度為200mm/s；當螺柱直徑大于14mm時，侵入速度為100mm/s（帶阻尼）。

5、弧壓

弧壓取決于起升高度和焊接電流，與工件表面的油污和保護有關，一般設置為20-40V。

為了消除工件表面的油污或涂層，短周期拉弧焊有兩個特殊參數：引弧電流和引弧時間。引弧電流一般設置為30~50A，引弧時間為20~40ms。該參數在出廠時已設置為固定值，無法調整。
